熱塑性聚碳酸酯陽(yáng)光板的維卡軟化溫度檢測(cè)試驗(yàn)方法參照GB/T 8802—2001標(biāo)準(zhǔn)規(guī)定。把陽(yáng)光板放在液體或加熱箱中，在等速升溫條件下測(cè)出的標(biāo)準(zhǔn)壓針在（50±1）N力作用下，壓入板材內(nèi)1mm時(shí)的溫度稱為維卡軟化溫度。壓入1mm時(shí)的液體介質(zhì)（或加熱箱）溫度，即是陽(yáng)光板的維卡軟化溫度（VST），單位℃。
(1) 維卡軟化溫度檢測(cè)試驗(yàn)用設(shè)備

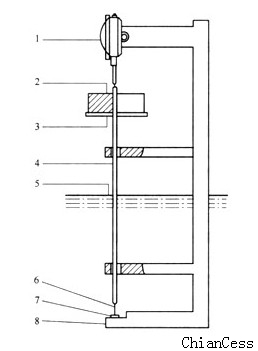

① 維卡軟化溫度檢測(cè)試驗(yàn)用儀器結(jié)構(gòu)示意圖如圖1所示。
圖1 維卡軟化溫度檢測(cè)儀結(jié)構(gòu)示意
1—千分表；2—砝碼；3—載荷托盤；4一負(fù)載桿；5—加熱介
質(zhì)液面；6—壓針；7—試樣；8—儀器支架
維卡軟化溫度儀應(yīng)具備下列條件。
a、負(fù)載桿應(yīng)選用受熱變形小的鋼材制造。
b、壓針固定在負(fù)載桿下端，長(zhǎng)3mm橫截面積為（1±0.015）mm2，壓針應(yīng)用熱變形小的硬質(zhì)鋼制造，各工作面光潔，壓針固定后與負(fù)載桿在同一中心線上。
c、千分表是用來(lái)測(cè)定壓針壓入試樣深度，檢測(cè)精確度應(yīng)不大于0.01mm。
d、加熱介質(zhì)液可用石蠟、變壓器油或硅油類物品，只要測(cè)試溫度穩(wěn)定，對(duì)試樣不產(chǎn)生影響的任何液體均可。
e、負(fù)載桿的總靜載荷為G=W+R+T=50N。即加砝碼的質(zhì)量應(yīng)是
W=50-R-T
式中 W——砝碼質(zhì)量，N；
R——壓針、負(fù)載桿和載荷托盤質(zhì)量，N；
T——千分表等附加壓力，N。
② 水銀溫度，用來(lái)檢測(cè)加熱介質(zhì)溫度，分度值為0.5℃。
③ 浴槽中有加熱裝置和攪拌器。要求加熱介質(zhì)能以每小時(shí)（50士5）℃速度升溫。試驗(yàn)過程中，每6min間隔時(shí)間內(nèi)的溫度變化在（5±0.5）℃范圍內(nèi)。
檢測(cè)儀也可在有熱風(fēng)循環(huán)的加熱箱中進(jìn)行檢測(cè)試驗(yàn)。
⑵ 陽(yáng)光板條件
① 板材應(yīng)是從管材上沿軸線裁下的弧形管段，長(zhǎng)度50mm、寬10～20mm。
② 板材用壁厚度應(yīng)在2.4～6mm之間。大于6mm厚的壁厚，要加工成厚度為4mm；小于2.4mm的壁厚，應(yīng)用兩塊疊加在一起，使其厚度大于2.4mm。
③ 試樣檢測(cè)放人液面以下，距液面不小于35mm。
④ 試樣檢測(cè)前，要在低于其軟化溫度（VST）50℃溫度加熱箱中預(yù)處理至少5min。
⑶ 檢測(cè)試驗(yàn)操作順序
① 加熱浴液溫度至低于試樣軟化溫度50℃止，并恒溫。
② pc陽(yáng)光板凹面向上，水平放置在無(wú)負(fù)載的壓針下（壓針著力點(diǎn)應(yīng)距試樣邊緣不小于3mm）。
③ 整個(gè)試驗(yàn)檢測(cè)裝置放在浴槽內(nèi)，測(cè)溫裝置（水銀溫度計(jì)或測(cè)溫傳感器）應(yīng)靠近板材，并在同一水平面上。
④ 5min后，在載荷托盤上加上負(fù)荷質(zhì)量[此時(shí)壓針對(duì)板材的總軸向壓力為（50±1）N]。把千分表指針調(diào)至零位。
⑤ 啟動(dòng)攪拌器，以每小時(shí)（50±5）℃速度為浴液加熱升溫。
⑥ 當(dāng)壓針壓入試樣內(nèi)（1±0.01）mm時(shí)，記下此時(shí)的浴液溫度。此溫度即是此聚碳酸酯陽(yáng)光板的維卡軟化溫度。一個(gè)制品可采用幾個(gè)試樣分別檢測(cè)，則其平均溫度即是比較準(zhǔn)確的維卡軟化溫度。
《聚碳酸酯陽(yáng)光板的維卡軟化溫度檢測(cè)試驗(yàn)》一文由http://m.thsz.net.cn原創(chuàng)提供，如需轉(zhuǎn)載請(qǐng)注明出處。
