要分析分析陽光板熱性能，首先我們要先了解陽光板的結(jié)構(gòu)。陽光板是無定形聚合物，分子鏈剛性大，玻璃化轉(zhuǎn)變溫度為150℃，比滌綸、尼龍66的玻璃化溫度高得多。玻璃化溫度高，使其具有優(yōu)良的尺寸穩(wěn)定性，負(fù)荷下仍有優(yōu)良…
要分析分析

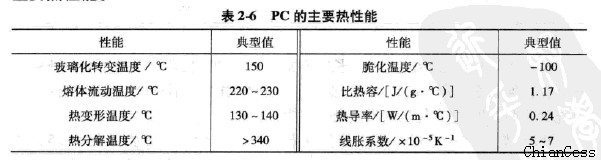

陽光板熱性能，首先我們要先了解陽光板的結(jié)構(gòu)。陽光板是無定形聚合物，分子鏈剛性大，玻璃化轉(zhuǎn)變溫度為150℃，比滌綸、尼龍66的玻璃化溫度高得多。玻璃化溫度高，使其具有優(yōu)良的尺寸穩(wěn)定性，負(fù)荷下仍有優(yōu)良的耐蠕變性。陽光板熱變形溫度在熱塑性塑料中屬于較高的一類，特別是在負(fù)荷差異大的情況下，其熱變形溫度差異小。如負(fù)荷為0. 464MPa和1.856MPa下時(shí)，熱變形溫度均在138℃左右。陽光板的長期使用溫度可達(dá)120℃，短期可耐140℃，并具有良好的耐寒性。表2-6是
陽光板主要熱性能。
由于陽光板分子鏈中存在對(duì)水和熱都比較敏感的碳酸酯鍵，在高溫和潮濕的環(huán)境下分子鏈將會(huì)發(fā)生降解，這無疑會(huì)嚴(yán)重影響制品的性能。酯交換法制得的陽光板產(chǎn)品，理論上可能得到端羥基和端苯氧基；光氣法制得的PC產(chǎn)品，在封端前可能得到端羥基和酰氯端基，酰氯端基水解得到羧端基。高溫下羥基會(huì)引起酯類醇解，羧基會(huì)促使酯類酸性水解，并將進(jìn)一步發(fā)生游離基連鎖降解。這是導(dǎo)致陽光板的高分子主鏈斷裂降解的主要反應(yīng)。因此我們了解了
陽光板熱性能檢測(cè)，在成型加工之前，要進(jìn)行嚴(yán)格的干燥。經(jīng)嚴(yán)格干燥的陽光板成型加工中不易氧化降解，熔融狀態(tài)（320℃）可保持?jǐn)?shù)小時(shí)，短時(shí)間達(dá)到330—350℃也只有較小的降解，高于350℃才開始分解。
本文《分析陽光板熱性能_陽光板熱性能的檢測(cè)》由陽光板、耐力板、聚碳酸酯板材專業(yè)制造商----海寧仟承塑業(yè)有限公司 http://m.thsz.net.cn 編輯提供。如需轉(zhuǎn)載請(qǐng)注明出處。
