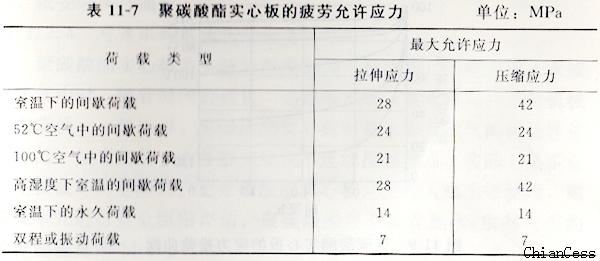

(1)疲勞 塑料材料經(jīng)受重復(fù)性的周期性應(yīng)力時(shí)所產(chǎn)生的破壞，破壞點(diǎn)在正常的靜態(tài)拉伸斷裂強(qiáng)度之下。當(dāng)聚碳酸酯耐力板被安裝在重復(fù)荷載應(yīng)力的地方，在設(shè)計(jì)工作中，用于疲勞允許應(yīng)力的最大值示于表11-7，它遠(yuǎn)遠(yuǎn)小于板材的拉伸斷裂強(qiáng)度。

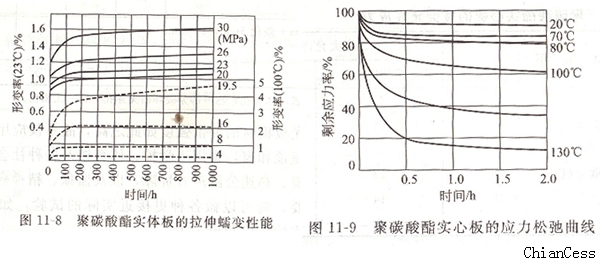

(2)蠕變 由于塑料具有黏彈性，塑料承受較長(zhǎng)時(shí)間荷載較其受同等荷載后立即脫載會(huì)引起更大的形變，此形變的程度取決于荷載的持續(xù)時(shí)間。蠕變?yōu)樵趶椥詷O限內(nèi)長(zhǎng)期施加應(yīng)力所產(chǎn)生的永久形變。聚碳酸酯實(shí)心板是在眾多塑料材料中，蠕變特性最佳的一種，甚至在高溫下其蠕變值仍很低。聚碳酸酯實(shí)體板的拉伸蠕變性能見圖11-8。
(3)應(yīng)力松弛 由于塑料的黏彈性，使產(chǎn)生一定量的形變所需的力或應(yīng)力隨著施加應(yīng)力的過程逐漸降低，這種在恒定應(yīng)變下的應(yīng)力衰減稱為應(yīng)力松弛，聚碳酸酯實(shí)心板是眾多塑料材料中應(yīng)力松弛最理想的材料之一，甚至在高溫下亦如是。聚碳酸酯實(shí)心板的應(yīng)力松弛曲線見圖11-9。
