聚碳酸酯板材是一種沖擊強(qiáng)度非常好的熱塑性塑料板材，它能夠承受從石頭到鐵錘各種不同物體的沖擊，并且能夠吸收沖擊能量，難得的是這一特性無論是在寒冷的冬天或者在盛夏的高溫條件下都能夠保持。某些牌號的具有不同尋常硬度的聚碳酸酯板材，使其具有出色的防暴性能，因此可以滿足安全采光材料所需要的嚴(yán)格要求。

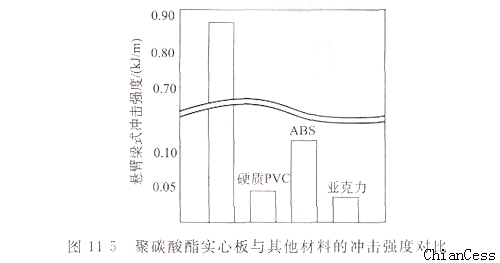

聚碳酸酯實(shí)心板的沖擊強(qiáng)度值如下：懸臂梁式?jīng)_擊強(qiáng)度85～95kj/m/（缺口），無破壞（無缺口）；簡支梁式?jīng)_擊強(qiáng)度80～90kJ／㎡（缺口），無破壞（無缺口）。聚碳酸酯實(shí)心板與其他材料的沖擊強(qiáng)度對比如圖11-5所示，在塑料中是沖擊強(qiáng)度非常好的一種工程塑料。
影響聚碳酸酯實(shí)心板沖擊強(qiáng)度的主要因素有聚碳酸酯的分子量、板材的缺口半徑和使用溫度等。
當(dāng)聚碳酸酯的平均分子量<2.0×104時(shí)，其沖擊強(qiáng)度比較低；在其平均分子量為2.0×104～2.8×104時(shí)，其沖擊強(qiáng)度逐漸增加；當(dāng)平均分子量為2.8×104～3.0×104時(shí)，達(dá)到最大值；隨著分子量的繼續(xù)增大，沖擊強(qiáng)度將逐漸下降。因此制造高沖擊強(qiáng)度的聚碳酸酯實(shí)心板時(shí)，應(yīng)使用平均分子量為2.8×104～3.0×104左右的聚碳酸酯。
不網(wǎng)塑料對缺口的沖擊性能的敏感性是不一樣的，聚碳酸酯是屬于對缺口敏感性比較強(qiáng)的塑料品種，而無缺口沖擊強(qiáng)度比缺口沖擊強(qiáng)度幾乎大一倍，因此在板材使用中要注意避免裁切成切口。
聚碳酸酯的沖擊強(qiáng)度隨環(huán)境溫度的升高而逐漸增大，溫度達(dá)到160～180℃時(shí)達(dá)到最大值。
由于沖擊性能是聚碳酸酯非常重要的性能指標(biāo)，特別是對于聚碳酸酯板材，沖擊性能有它特殊的意義，并且對于不同的用途，希望能夠有更加接近實(shí)際使用狀態(tài)的試驗(yàn)方法。因此就派生出許多針對聚碳酸酯板材的不同沖擊強(qiáng)度試驗(yàn)方法，這些方法在實(shí)際應(yīng)用中并不要求一一都去做，只需要根據(jù)用戶的要求提供其中個(gè)別數(shù)據(jù)。
我國有關(guān)聚碳酸酯板材的行業(yè)標(biāo)準(zhǔn)（建設(shè)部）只規(guī)定對單層板材做簡支梁式?jīng)_擊試驗(yàn)，對多層板材則沒有該項(xiàng)的性能要求。
除以上常用的懸臂梁和簡支梁式試驗(yàn)方法外，還可以有許多的實(shí)驗(yàn)方法來評價(jià)聚碳酸酯實(shí)心板的沖擊強(qiáng)度，具體方法敬請關(guān)注海寧市仟承工貿(mào)有限公司官方網(wǎng)站：http://m.thsz.net.cn。
